Rodzaje śrub imbusowych i ich zastosowanie w przemyśle

Śruby imbusowe, czyli elementy złączne z charakterystycznym sześciokątnym gniazdem, to fundament nowoczesnego przemysłu. Ich ogromna popularność wynika z niezawodności, gwarancji uzyskania wysokiej siły mocowania oraz wszechstronności zastosowań. Niniejszy artykuł to kompleksowy przewodnik, który ma na celu usystematyzowanie wiedzy na ich temat.

Czym jest śruba imbusowa i dlaczego zdominowała przemysł?

Śruby imbusowe, technicznie określane jako śruby z gniazdem sześciokątnym, to elementy złączne, bez których trudno wyobrazić sobie współczesny przemysł. Ich konstrukcja, pozwoliła uzyskać przewagę nad wieloma tradycyjnymi rozwiązaniami. Podstawową zaletą śrub imbusowych, jest zdolność bezpiecznego dokręcania z dużą siłą w porównaniu do śrub z nacięciem prostym czy krzyżowym.

Takie rozwiązanie minimalizuje ryzyko wyślizgnięcia się narzędzia, co nie tylko chroni łeb śruby przed uszkodzeniem, ale także zwiększa bezpieczeństwo i precyzję montażu. Co więcej, śruby imbusowe mogą być montowane w miejscach, gdzie użycie tradycyjnego klucza nasadowego byłoby niemożliwe. Ta cecha otworzyła nowe możliwości w projektowaniu kompaktowych maszyn i urządzeń. Śruby imbusowe są dostępne w szerokiej gamie typów i wymiarów.

Jakie są podstawowe typy śrub z gniazdem imbusowym?

Kluczowym kryterium pozwalającym rozróżnić śruby z wgłębieniem imbusowym jest kształt łba, który determinuje ich przeznaczenie i sposób montażu. Każdy typ jest znormalizowany według międzynarodowych standardów, takich jak DIN oraz ISO, co gwarantuje ich powtarzalność i precyzyjne wymiary. Poniżej przedstawiamy cztery podstawowe rodzaje tych niezbędnych w przemyśle elementów.

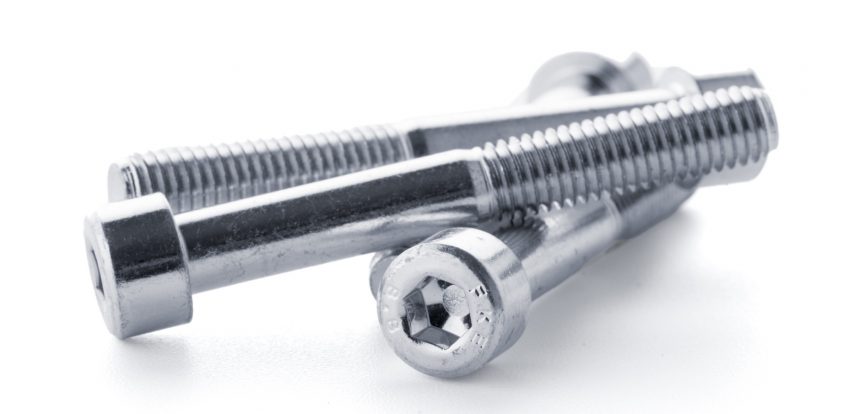

Śruba z łbem walcowym (normy DIN 912 / ISO 4762)

To najbardziej rozpoznawalny wariant, który charakteryzuje się wysokim, cylindrycznym łbem. Taka budowa zapewnia dużą powierzchnię docisku i umożliwia przenoszenie wysokich sił mocujących. To standardowy wybór w aplikacjach, gdzie niezawodność i wytrzymałość połączenia są absolutnym priorytetem. Te śruby z łbem walcowym są powszechnie stosowane wszędzie tam, gdzie połączenie musi być odporne na duże obciążenia i ewentualne odkształcenia,

Śruba z łbem stożkowym (normy DIN 7991 / ISO 10642)

Jej cechą szczególną jest łeb w kształcie stożka, który po prawidłowym zamontowaniu całkowicie licuje się z powierzchnią materiału. Pozwala to na uzyskanie gładkiej i równej płaszczyzny bez wystających elementów. Dzięki temu jest niezastąpiona w zastosowaniach, gdzie względy estetyczne lub konstrukcyjne wymagają ukrycia łba śruby,

Śruba z łbem kulistym / grzybkowym (norma ISO 7380)

Wyróżnia ją niski, zaokrąglony i estetyczny łeb. Taka konstrukcja nie tylko dobrze wygląda, ale także jest bezpieczniejsza w użytkowaniu, ponieważ nie posiada ostrych krawędzi, o które można by zahaczyć. Z tego względu jest chętnie wybierana do montażu widocznych części urządzeń,

Śruba dociskowa (normy DIN 913-916)

Jest to specjalny rodzaj śruby bez łba, w całości schowany w otworze montażowym. Jej podstawowym zadaniem jest zabezpieczenie przed wzajemnym ruchem, na przykład koła pasowego na wale silnika. Dostępne są warianty z różnymi zakończeniami (np. płaskim, stożkowym, z czopem), które pozwalają na precyzyjne blokowanie, pozycjonowanie lub ustalanie położenia poszczególnych komponentów względem siebie.

Na co zwrócić uwagę przy wyborze śruby?

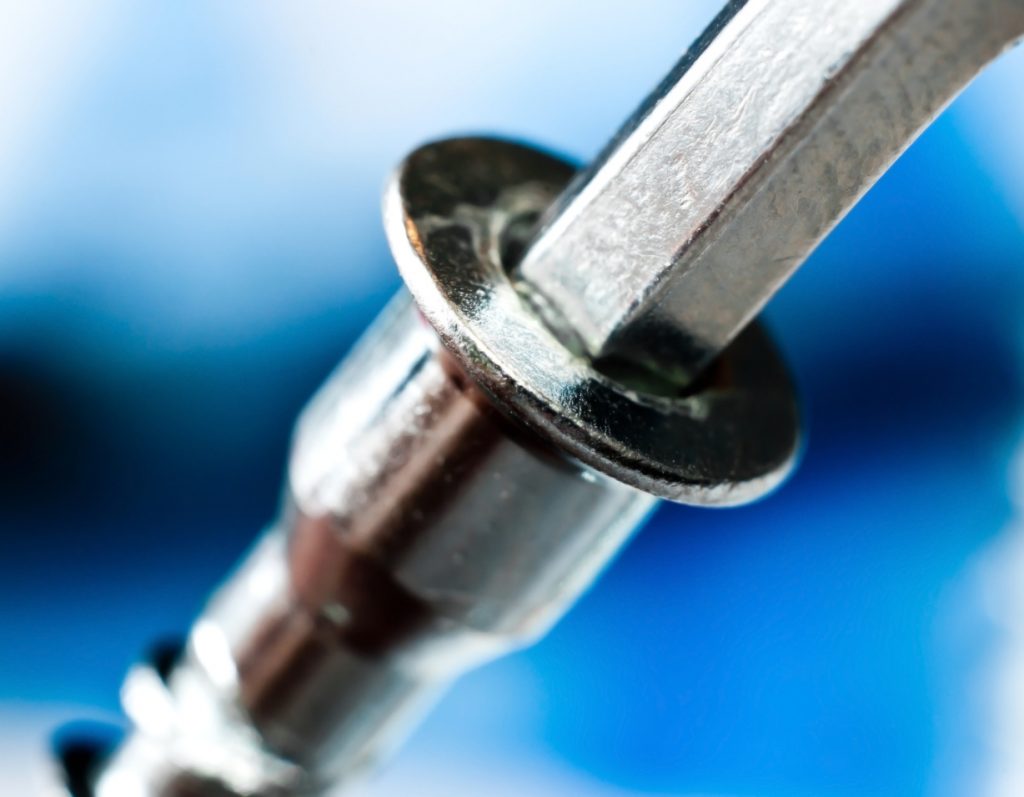

Poza rodzajem łba kluczowym elementem specyfikacji technicznej są wymiary śrub imbusowych. Aby prawidłowo dobrać śrubę, należy precyzyjnie określić kilka podstawowych parametrów. Trzeba zwrócić szczególną uwagę na parametry gwintu, takie jak jego średnica nominalna oraz długość, a także na wymiary samego łba, czyli jego średnicę i wysokość. Równie ważny jest rozmiar wewnętrznego gniazda sześciokątnego, który determinuje wielkość odpowiedniego klucza.

Jakie jest zastosowanie śrub imbusowych?

Różne sektory przemysłu wykorzystują unikalne właściwości śrub imbusowych, aby sprostać swoim specyficznym wymaganiom.

• Przemysł motoryzacyjny: To sektor, w którym niezawodność jest absolutnym priorytetem. W silnikach, układach zawieszenia czy ramach maszyn, gdzie występują duże obciążenia i ciągłe wibracje, na szeroką skalę wykorzystuje się m.in. śruby z łbem walcowym,
• Przemysł meblarski: W tej branży liczy się przede wszystkim estetyka i bezpieczeństwo użytkowania. Dlatego najczęściej stosuje się śruby z łbem stożkowym, które po montażu licują się z powierzchnią, tworząc gładką płaszczyznę. Popularne są również śruby imbusowe z łbem kulistym,
• Elektronika: W produkcji sprzętu elektronicznego, AGD czy urządzeń precyzyjnych liczy się każdy milimetr. Możliwość montażu w trudno dostępnych miejscach i kompaktowe wymiary sprawiają, że śruby imbusowe są tu idealnym rozwiązaniem.
• Budownictwo: Śruby imbusowe są niezastąpione w specjalistycznych zastosowaniach. Wykorzystuje się je przy montażu fasad, balustrad oraz w konstrukcjach, gdzie ograniczona przestrzeń uniemożliwia operowanie kluczem nasadowym.

Jak prawidłowo dobrać śrubę imbusową?

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy starannie dobrać jego parametry techniczne, które decydują o jego wytrzymałości. Najważniejszym z nich jest materiał wykonania, który definiuje możliwości śruby. Śruby wykonane ze stali węglowej charakteryzują się klasami wytrzymałości (np. 8.8, 10.9, 12.9), gdzie wyższa klasa oznacza większą odporność na rozciąganie. Z kolei w sytuacjach, gdy elementy są narażone na wilgoć lub chemikalia, naturalnym wyborem staje się stal nierdzewna (A2) lub bardziej odporna stal kwasoodporna (A4).

Dla wspomnianych śrub ze stali węglowej kluczową rolę odgrywa również pokrycie ochronne, które pełni funkcję tarczy antykorozyjnej. Najpopularniejszym i najczęściej stosowanym rozwiązaniem jest ocynk galwaniczny, zapewniający dobrą ochronę w standardowych warunkach. Dostępne są też inne opcje, jak oksydowanie, oferujące podstawowe zabezpieczenie i charakterystyczne, czarne wykończenie. Prawidłowo dobrany materiał i powłoka gwarantują niezawodność połączenia przez cały okres jego eksploatacji.

Podsumowanie — śruby z wgłębieniem imbusowym

Jak wykazaliśmy, świat śrub imbusowych jest niezwykle zróżnicowany. Od wytrzymałych śrub z łbem walcowym, przez dyskretne warianty stożkowe, po estetyczne łby kuliste. Dzięki swoim unikalnym cechom stały się one kluczowym standardem w tak różnorodnych gałęziach przemysłu jak motoryzacja, budownictwo czy meblarstwo. Jako producent elementów złącznych podkreślamy, że kluczem do sukcesu jest dobór śruby o odpowiednich parametrach.
